Gyproc en leidingen

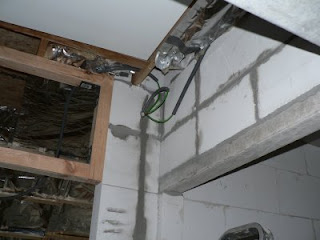

Nog even en de gyproc-wanden kunnen dichtgezet worden. De elektriciteits-, een bus- en de netwerkkabels liggen klaar en zitten met plugjes vast in de muur. De opgerolde kabels zijn bestemd voor de verdieping eronder. De benodigde gaten zullen normaal gezien op zaterdag 1 augustus geboord worden. Aangezien ons bed daar recht onder staat, willen we thuis zijn, zodat we de hoeveelheid stof erin kunnen beperken.



Intussen staat ook in de andere kamer het houten frame voor de voorzetwand en zijn ook daar de leidingen gelegd. Ook hier moeten nog gaten naar de eerste verdieping geboord worden. Daaronder staat momenteel de computer en de printer, dus die gaan we best eerst even opzij zetten.


En een beetje later hangt er in diezelfde kamer gyproc tegen de schuine kant.

EIB-buskabel aftakken

Gisteren heb ik voor de eerste keer een aftakking gemaakt in de EIB-bus. Daar is op zich niets moeilijk aan, maar 'k vond het toch wel een aparte post op deze blog waard...

Eerst strippen we de kabels. Zoals je op de foto kan zien, gaan we enkel de rode en de zwarte kabeltjes doorverbinden, aangezien de gele en de witte niet gebruikt worden. Dat reservepaar kan je gebruiken als extra voedingspaar voor toepassingen die meer van de bus vragen dan de standaard toepassingen. Mijn installateur/leverancier zegt dat dit zelden het geval is en dat het de moeite niet loont om die elke keer mee op te nemen in de vertakkingen.

Misschien krijg ik daar ooit spijt van, maar vandaag volg ik het advies van mijn installateur. :)

We strippen de rode en de zwarte kabel van de drie buskabels.


We steken ze in de bus connection blocks (van de witte producten). Een 'echt' bus connection block heeft een rode en een zwarte helft, zodat je de zwarte kabel in de zwarte helft steekt en de rode kabel in de rode helft.
Eigenlijk zijn het gewoon simpele steekklemmetjes die ook gebruikt worden om stopcontact-kabel af te takken, maar dan kleiner.
In de zaak waar ik die steekklemmetjes kocht, zijn de 'merkloze' echter niet veel goedkoper dan de rood-zwarte versie, want je betaalt nog steeds ca. 20 cent per stuk en je hebt er voor elke vertakking 2 nodig.


Een foto van een iets grotere afstand, zodat je kan zien dat de kabels in het plafond zullen geduwd worden, tussen de isolatie.

Ik heb de kabels nog niet doorgetest om te zien of de aansluiting wel gelukt is. Dit staat op de planning voor de komende dagen en zal proberen om er ook een berichtje over te plaatsten...

Eindelijk vooruitgang

Maandag 20 juli 2009
Zalig om 's avonds thuis te komen en te merken dat er toch wel één en ander gebeurd is terwijl ik op het werk was. Aannemer schoonbroer is begonnen met waar hij als niet-aannemer meer dan een maand geleden geëindigd was: Het afwerken van het dakraam in de badkamer.



Aangezien we nog Ytong-stenen over hadden en we een goede geluidsisolatie willen tussen de verschillende kamers, metste hij ook in de ingemaakte kast tussen bad- en kinderkamer een muurtje.


En waar deze steen nu zit, zat vroeger een tijdelijke flexibele buis voor de rookafvoer van de geiser die in de badkamer van het verdiep eronder hangt. De flexibele buis is nu verhuisd naar achter de Ytong-muur.


Ook het foutje van vorige maand werd hersteld




's Avonds na het werk heb ik de EIB-kabel al in preflex buis getrokken en naar de schakelaars van de zolderverdieping gelegd. Een goede gewoonte om overal onmiddellijk een labeltje aan te hangen, ook al is dat bij de bus-kabel niet echt nodig. Later kan het misschien handig zijn om te weten waar welke kabel precies naartoe gaat.


Dinsdag 21 juli 2009
Vandaag had ik een half dagje tijd om leidingen te leggen. Alle leidingen moeten nu zo snel mogelijk op hun definitieve plaats gelegd worden. We willen immers zo vlug als mogelijk de bezettingswerken kunnen starten, dan kan nadien de elektriciteit aangesloten worden.

De netwerkkabels van de zolderverdieping en van de eerste verdieping worden vandaag dus al (deels) gelegd. Ze moeten immers achter de gyproc wand komen die op we op de verdieping eronder aan het zetten zijn. Als de leidingen er niet liggen, kan er geen gyproc aan de wand...

Ik heb een strategie van een collega uitgetest: De flexbuis eerst in de tuin afrollen en dan de kabel erdoor. Pas als laatste de voorbekabelde buis op zijn plaats leggen. Dat gaat goed, al moet je wel eerst op voorhand goed meten en bestaat de kans dus dat je eens een half metertje te kort komt ergens...

Vandaag zijn deze kabels op hun plaats geraakt:
  • 3 x 15 meter dubbele netwerkkabel
  • 2 x 11 meter dubbele netwerkkabel
  • 1 x 15 meter EIB/KNX buskabel
  • 2 x 4 meter 5G 2,5mm2 stroomkabel voor stopcontacten
Van de 1,2 km netwerkkabel is dus al 134 meter geplaatst...


Hier moet de netwerkkast komen. Liever een half metertje te lang dan een half metertje te kort.


Aangezien ik 4 rollen netwerkkabel heb, is het mogelijk om twee kabels tegelijk door de flexibele buis te trekken. Aangezien het ooit weer wat zoekwerk kan besparen, heb ik steeds aan de kabels van de ene rol een stukje tape geplakt, uiteraard vóór en na het door de flexbuis trekken.

Gyproc aan plafond - eerste kamer

Met enige vertraging is het er dan toch van gekomen om 9mm dikke gyprocplaten aan het plafond te hangen.
Voor dit werkje was het goed dat we met twee waren, dat werkt toch handiger.


Een overschotje spaanplaat (OSB) wordt aan de spanten bevestigd. Dit maakt het plaatsen van het verlichtingsarmatuur veiliger.


Het eindresultaat, met ingekorte elektriciteitskabel.
Vanaf morgen komt mijn schoonbroer, die sinds kort zelfstandig aannemer is full-time verder de zolder afwerken. De deadline nadert immers...

Netwerkmateriaal geleverd

Vandaag werd het eerste deel van het netwerkmateriaal geleverd.
Het werd bezorgd in deze ca. 30kg wegende doos:



Als we de doos uitpakken en de inhoud uitspreiden, krijgen we dit plaatje:



We zien dit op tafel liggen:
  • 2 rollen van 305m ftp-kabel
  • 2 patchpanelen voor in de 19-inch netwerkkast
  • 25 gele patchkabels van 50cm
  • 25 rode patchkabels van 50cm
  • 100 afgeschermde netwerkklemmen om zelf nog netwerkkabels te maken
  • een netwerkkrimptang om bovenstaande klemmen op een netwerkkabel te bevestigen
  • 10x10 kabellabels
  • een kabeltester uit twee delen, zodat ook kabels waar begin en einde niet in dezelfde ruimte zijn ook getest kunnen worden
  • een LSA-tool om de netwerkkabel aan de muurdozen en aan het patchpaneel te koppen
De overige 2 rollen ftp-kabel worden nagestuurd, want die waren niet in stock.

Update 14:15: Aangezien er blijkbaar wel vraag naar is: Ik heb dit besteld bij http://www.netzwerkkabel24.de en ik zal zeker ook foto's e.d. plaatsen van de installatie van dit alles.

Update 15/07/2009: Intussen werden ook de ontbrekende twee rollen netwerkkabel geleverd. (Vorige week reeds)
