Terugverdientijd berekenen

Bij mijn vorige bericht over photovoltaïsche zonnepanelen, heb ik de terugverdientijd zelf berekend. Uiteraard bestaan er ook online rekenmachientjes die deze klus in een wip voor jou uitvoeren.

Op de website www.energiesparen.be vind je een handige. De uitkomst van die module kwam voor mijn specifiek geval op hetzelfde neer: Terugverdientijd tussen de 5 en 6 jaar.

Al moet er wel even bij vermeld worden dat er nergens kan ingegeven worden hoe optimaal de situatie bij jou precies ligt. De module gaat uit van een optimale oriëntatie en een dakhelling van tussen de 35° en de 45°...

Elektriciteitsleverancier - Ecopower

Aangezien we nog geen idee hebben van ons energieverbruik na de verbouwing, schoven we de energieleverancier-switch steeds voor ons uit. We betalen dus al veel te lang veel te veel bij de oud-monopolist.

Van een collega kreeg ik als tip om voor elektriciteit eens te gaan aankloppen bij Ecopower. Zij hebben samen met Wase Wind het beste rapport gekregen van Greenpeace (publicatie van 17 februari 2009).
100% groene stroom tegen een democratisch tarief (momenteel 0,17/kWh). Met onze laatste verbruiksfactuur zouden we 100 euro op jaarbasis uitgespaard hebben als we toen bij Ecopower aangesloten waren geweest.
Goedkoper, beter voor het milieu en last but not least, een zeer duidelijke tariefstructuur: Je betaalt per kilowattuur. Geen verborgen kosten zoals meterhuur, distributienettarieven afhankelijk van het verbruik, ...
Elke kilowattuur die je minder verbruikt gaat direct van de factuur af. Dergelijke tariefplannen zijn naar mijn hart gemaakt.

Gisteren hebben we het contract doorgemaild. We kunnen nu onderaan de wachtlijst geplaatst worden en vanaf 1 mei 2010 hebben we normaal gezien groene stroom van Ecopower. Ons huidige contract loopt de dag ervoor helaas pas af en ik heb helaas nog geen "het is goedgekeurd"-bericht gelezen na dit artikel van 24 maart 2009 in Het Laatste Nieuws:
Akkoord over gratis en snel veranderen van energieleverancier

Uiteraard moeten we vóór de startdatum van het nieuwe contract wel een aandeel van 250€ in de coöperatie aanschaffen. Je zou dit als een addertje kunnen zien, maar dit is nu eenmaal de manier waarop een coöperatie werkt. Je krijgt trouwens een dividend uitbetaald op dit aandeel en de laatste jaren was dat vlotjes meer dan het rendement van een gemiddeld spaarboekje.

Ook als je niet bij deze leverancier terecht wil, kan je een aandeel kopen om de coöperatie te helpen...

Elektriciteit uitkappen - foute boel

Zaterdag 20 juni 2009 was zo'n dag dat er meer verkeerd ging dan goed...

Het begon bij het installeren van de magneetcontacten aan de velux-ramen. Het solderen e.d. verliep allemaal vlekkeloos, maar om één of andere reden wilde de alarmkabel niet helemaal tot aan de andere kant van de flexibele buis. Er was geen beweging meer in te krijgen; vooruit, noch achteruit. Gelukkig was op dat moment de kabel wel aan de kast, zodat enkel het "te veel" aan kabel aan de kant van het magneetcontact er niet door geraakte en dat de velux op die plaats nog niet afgewerkt was.
De oplossing was dus om het resterend gedeelte kabel te verstoppen aan de velux, maar gelukkig ben ik daar niet mee, want dit wil zeggen dat het nooit meer mogelijk zal zijn om deze kabel te vervangen mocht dat nodig blijken.

In de namiddag nam ik een bijtel in de ene hand en een hamer in de andere. Bedoeling? De schakelaars uitkappen die in de ytong muur moeten komen. Het ging maar over een zestal plaatsen waar een stopcontact of een schakelaar moest komen, dus vond ik een slijpschijf wat overdreven. 't Is maar dat ik in dat geval heel het huis had mogen kuisen en daar had ik niet veel zin in.

Eerst goed nadenken over de exacte locatie van de schakelaars: Hoe ver ten opzichte van de deuropening? Hoe hoog? Hangt er geen radiator voor?

Om ze allemaal op dezelfde hoogte af te tekenen, want met een ondergrond die niet waterpas ligt, is dat niet zo evident, gebruikte ik de laserwaterpas. Daarmee kan je van de ene muur zonder problemen de paslijn doortekenen op een andere muur...

Het kappen zelf verliep vrij goed, cellenbetonblokken zijn dan ook zo zacht als boter en dat heb ik geweten bij de laatste schakelaar. Die zat blijkbaar iets te dicht tegen de kant van de muur (ca. 3cm) waardoor de rand van de muur in stukken brak. Gelukkig waren alle stukken nog heel en krijg ik ze nog goed tegen elkaar gedrukt. Herstellen zou nog mogelijk moeten zijn.

Hier enkele fotootjes:


Deze twee werden met de laserwaterpas op dezelfde hoogte geplaatst.


En ook deze twee lukt met de laserwaterpas, al moest ik dan wel eerst op de muur (rechts op de foto) de lijn aftekenen...


Krak, iets te dicht tegen de rechterkant van de muur in combinatie met een te kleine afstand tot de schakelaar aan de andere kant van deze muur geeft dit mooie patroon... :)

Plafond kinderkamer 2 isoleren

Woensdag 17 juni
Vandaag heb ik een dagje verlof genomen om het plafond van de tweede kinderkamer akoestisch (en thermisch) te isoleren.

's ochtends vroeg opgestaan om een lijstje met benodigdheden op te stellen zodat ik om 8u stipt aan de ingang van de Brico stond. De bedoeling was om de hele spant te vullen met isolatie (18cm), maar die dikte verkopen ze blijkbaar niet in de betreffende winkel.

De combinatie 12cm + 6cm is wel mogelijk, maar dan moet wel het dampscherm tussen beide lagen weggehaald worden.
We opteren dus om voor het hele plafond 12cm dik te isoleren en aan de muur kiezen we de volle 18cm. Puur om akoestische redenen dus.


URSA 12, 6m x 0,45m, 12cm dik


Zowel links als rechts 12cm isolatie, maar links vullen we (zoals achteraan al te zien is) nog aan met een extra laagje van 6cm. De aaneenzet tussen muur en plafond (tot aan de kruipzolder) is dan volledig geïsoleerd, wat (hopelijk) akoestisch zijn voordelen heeft.
De aaneenzet van het dampscherm met het dampscherm van het schuin dak is niet zo eenvoudig, omdat de gyproc al tegen het hellend dak hangt. Bij de andere kamer draaien we volgorde best om: eerst plafond isoleren, daarna gyproc omhoog vijzen.


Ook het extra laagje van 6cm isolatie werd aangebracht en de dampschermen werden met powertape aan elkaar geplakt.


Tot slot brengen we de gyproclatten zo waterpas mogelijk aan. Blijkbaar zijn de spanten toch niet overal op dezelfde hoogte, waardoor wel wat uitpaswerk vereist werd. Zo doe je dus op een dag minder dan vooraf gepland, want de bedoeling was dat ook de gyproc geplaatst ging zijn. Dat zal dus een jobke voor komend weekend worden...

Gyproc rond velux

In de kinderkamer aan de kant van de tuin, werd de velux afgewerkt met gyprocplaten. 't Is te zeggen: De velux werd 'bekaderd' en er werden gyprocplaten tegen gehangen. De eigenlijke afwerking (plamuren) van de gyprocplaten op zich moet nog gebeuren.

Eerst worden er balkjes van de juiste dikte loodrecht op de gyproclatten tegen het schuin dak geplaatst.


Vervolgens worden de gyproc platen op maat gesneden en aangebracht. De gebruikte platen zijn 9 mm dik. Voor een plafond is dat ruimschoots voldoende. Voor de gyproc wanden gebruiken we platen van 12,5 mm.

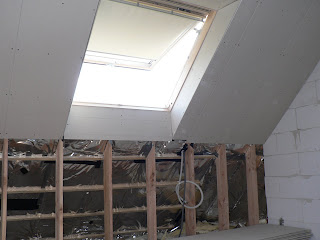

Dit is het resultaat als alles klaar is:



De kruipzolder is gevloerd

Zoals je kan zien is de kruipzolder op de verlichting na, helemaal klaar.


Deze ruimte komt al goed van pas om materiaal op te zetten, zodat de werf wat proper blijft intussen.

Nog even uit de oude doos:

Dezelfde locatie op 28 oktober 2008...

Magneetcontact in luik gemonteerd

Zopas heb ik het eerste magneetcontact gemonteerd. Het magneetcontact in kwestie zal dienst doen als lichtschakelaar van het licht op de kruipzolder. Dit houdt het aantal schakelaars beperkt in de traphal en zo ben je zeker dat het licht nooit blijft branden, tenminste als je het luik helemaal dicht doet... Om hier zeker van te zijn, zal het licht ook uitgaan via de alles-uit-knop die we later zullen installeren en programmeren.

Het magneetcontact in kwestie (van Gardy) had ik reeds liggen en zat dus niet bij in de eerste levering van het domoticamateriaal van vorige vrijdag.

Ziehier een klein cursusje voor beginners (waaronder ikzelf)

De inhoud van het zakje

Op bovenstaande foto zie je links een niet uitgepakt exemplaar en rechts de uitgepakte versie met gebruikershandleiding in het Nederlands. Er was ook een franstalige handleiding bijgeleverd.

Eerst installeren we het losse gedeelte in het luik. Er dient een gat van 9mm geboord te worden en vervolgens moet het magneetcontact er in geschroefd worden.

Gaatje boren en los gedeelte van het magneetcontact erin steken. Nu enkel nog vastvijzen...

We sluiten onszelf even op de kruipzolder op en tekenen af waar het magneetcontact zich precies bevindt. We kunnen dan loodrecht ertegenover het vaste gedeelte van het magneetcontact plaatsen op exact dezelfde manier. Alleen moeten we hier uiteraard de kabel van het magneetcontact door het boorgat trekken.

Om de kabel te beschermen, trekken we deze door een flexibele buis tot aan de schakelkast. Gelukkig staat deze schakelkast er zo goed als recht onder, zodat we geen verlengstuk aan de kabel moeten solderen. Bij het volgende raamcontact zal ik daar minder geluk mee hebben...

De kabel van het magneetcontact verdwijnt onmiddellijk in de flexibele buis

We vergeten de kabel niet te labelen aan de zekeringenkast, zodat we later nog weten welke kabel waar bij hoort.

Kabel van een label voorzien aan de zekeringkast

Voor de zekerheid meten we met behulp van de multimeter aan de uiteinden van de kabel aan de zekeringenkast nog even uit of we het magneetcontact niet beschadigd hebben tijdens de installatie. We meten eerst de weerstand van de sabotagekring: 1,2 ohm, vervolgens meten we de weerstand van het contact wanneer het luik open is: oneindig, wat we verwachten, aangezien er geen contact is en het over een normaal gesloten magneetcontact gaat. Tot slot hopen we dat we een waarde kunnen meten van ca. 1,2 ohm als het luik dicht is, net zoals bij de sabotagekring. Dit is het geval, dus het magneetcontact is niet beschadigd én is bovendien goed geplaatst.

Het enige wat we nu nog moeten doen is op onze papieren aanduiden dat de kabel voor MC1 gelegd is, zodat we een overzicht krijgen van de nog te leggen kabels...

Binnenkort plaats ik een gelijkaardig artikel, maar dan voor een opbouwmagneetcontact, waar de kabel wel verlengd moet worden.

Domoticamateriaal geleverd

Op vrijdag 29 mei werd de eerste lading van het domoticamateriaal geleverd:

Hoe kleiner het doosje, hoe groter de waarde

De inhoud van het eerste pakketje

Een klein overzichtje van wat je hier op tafel ziet liggen:

  • De voeding van 320mA
  • 14 magneetcontacten (4 opbouw voor de veluxen, 10 voor in aluminium ramen)
  • 3 rookmelders die via de bus met elkaar kunnen communiceren
  • stopcontacten
  • netwerkaansluitingen
  • drukknopinterfaces en bijhorende drukknoppen en afdekplaatjes
  • Schakelmateriaal om de 16 lichtkringen van de bovenste twee verdiepingen te schakelen en te dimmen
  • Inputcomponenten voor de magneetcontacten

Het conventionele materiaal is van het type Berker S1 Polarwit, de schakelactoren zijn van Zennio.

Collectoren CV en sanitair water geplaatst

Op maandag 25 mei is de loodgieter de collectoren voor de chauffages van de bovenste twee verdiepingen en voor het sanitair water van de zolderverdieping komen plaatsen.

Collector voor sanitair water (zolderverdieping)

Collector voor CV (zolderverdieping + eerste verdieping)
Rechts zie je de collector voor het sanitair water nogmaals

Waar de witte stopjes op de bovenste collector zitten, komen op termijn de verwarmingsventielen die via de domotica gestuurd gaan worden. De bedoeling is dat er een naast de collector voor het sanitair water een klein zekeringkastje geplaatst gaat worden waar een zesvoudige schakelactor in gaat komen die de zes ventielen gaat aansturen. Uiteraard komt er ook een zekering in dit schakelkastje zodat de 220V-kabel afgezekerd is. Het enige wat ik nu reeds moet voorzien is een op 16A afgezekerde kabel van 2,5mm² en een EIB-kabel (de bus) die de schakelactor de nodige bevelen gaat geven.

Zoals je kan zien, gaat het in hoogte vrij krap worden voor het uiterst linkse ventiel, maar er is nu eenmaal niet veel plaats. Duimen maar dat dit hoog genoeg is...
